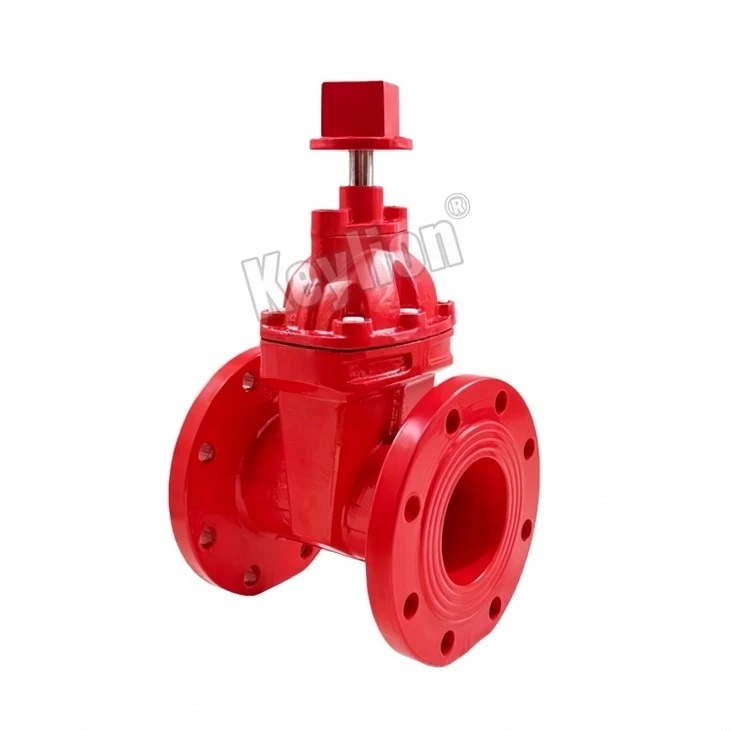

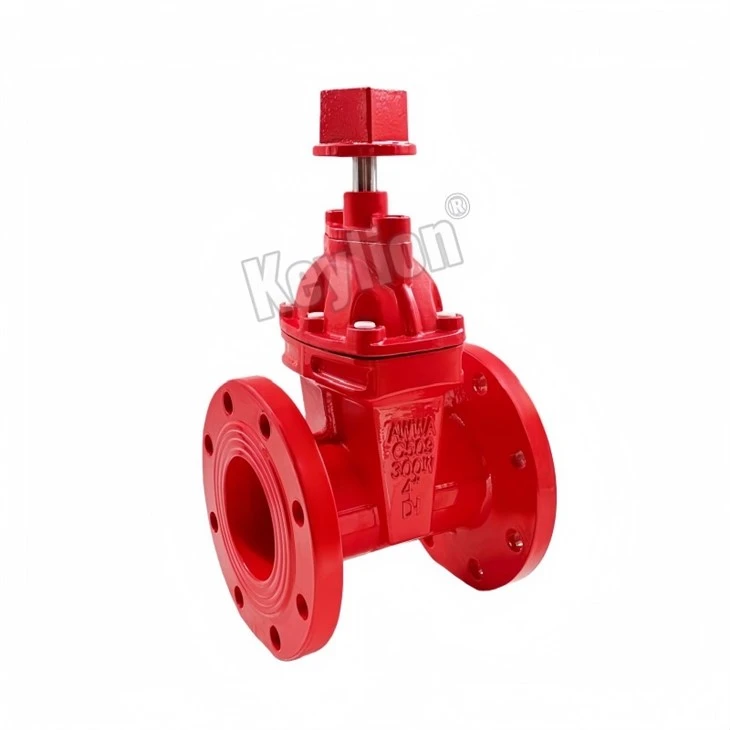

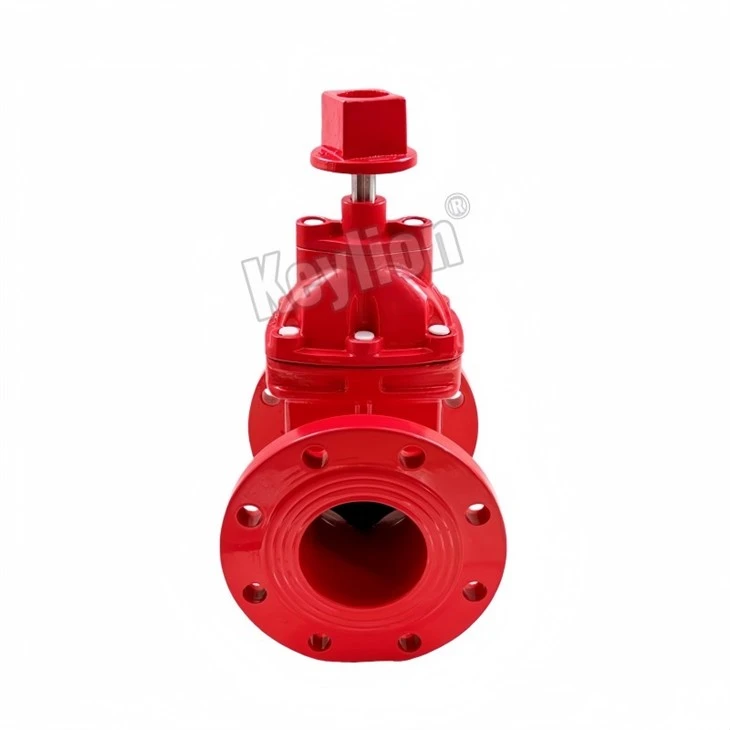

Valvola a saracinesca sotterranea

In qualità di produttore certificato ISO 9001, la nostra valvola a saracinesca sotterranea è progettata per reti di distribuzione dell'acqua interrate, condutture comunali, sistemi antincendio e progetti di irrigazione.

Invia la tua richiesta

introduzione al prodotto

Panoramica del prodotto

Dotato di un cuneo con sede resiliente e di un corpo in ghisa duttile con rivestimento epossidico-, fornisce prestazioni di arresto affidabili-, elevata resistenza alla corrosione e una durata di servizio estesa nelle installazioni-interrate dirette.

Disponibili in diverse dimensioni e pressioni nominali, tutte le valvole possono essere fornite in stretta conformità con gli standard EN, BS e AWWA.

Swing Check Valve Flange Type

Specifiche tecniche

Caratteristica	Specifica
Gamma di dimensioni	DN50 - DN300 (2" - 12")
Valutazione della pressione	PN10, PN16, PN25 / Classe 150
Materiale del corpo	Ghisa sferoidale GGG40/GGG50
Materiale del cuneo	EPDM incapsulato (approvato per acqua potabile), NBR disponibile per applicazioni fognarie.
Materiale dello stelo	Acciaio inossidabile 420 / 304 / 316 (disponibile su richiesta)
Tipo di connessione	Estremità flangiate conformi agli standard EN 1092-2, ASME B16.42 o BS
Temp. di applicazione	Da -10 gradi a 80 gradi (da 14 gradi F a 176 gradi F)

Caratteristiche principali

Il cuneo in EPDM approvato WRAS e CE offre una tenuta affidabile a tenuta di bolle di Classe A-con coppia operativa ridotta per operazioni-interrate in profondità.

Il design a passaggio totale-con fondo liscio e privo di scanalature-previene l'accumulo di sedimenti e riduce al minimo la caduta di pressione nella tubazione.

Il rivestimento-heavy duty interno ed esterno Fusion Bonded Epoxy (FBE), applicato con uno spessore minimo di 250 micron, isola la ghisa duttile dagli aggressivi prodotti chimici del terreno.

Le guarnizioni dello stelo con triplo O-ring impediscono l'infiltrazione esterna di falda freatica e consentono la sostituzione della guarnizione sotto l'intera pressione della linea.

La struttura in ferro duttile GGG50 è conforme agli standard EN 1074-2 e AWWA C515 per resistere in modo affidabile ai carichi strutturali sotterranei.

Matrice di conformità agli standard

Standard	Progettazione del corpo	Foratura della flangia	Spessore della parete
Norma europea	EN1074-1/-2	EN 1092-2 (PN10/PN16)	EN1563 (GGG50)
Norma americana	AWWA C515	ASME B16.42 Classe 150	ASTM A536 (65-45-12)

Accessori e compatibilità

Per adattarsi a varie profondità di sepoltura, le nostre valvole a saracinesca sotterranea sono completamente compatibili con gli accessori standard per tubazioni internazionali:

Connessione superiore

Tappo operativo quadrato standard (azionamento dello stelo) progettato per una perfetta integrazione con mandrini di estensione e chiavi a T-.

Intercambiabilità

Le dimensioni della flangia e le configurazioni della flangia superiore consentono il collegamento diretto ai principali pozzetti e attuatori standard europei e americani.

Estensioni disponibili

Su richiesta insieme alle valvole possono essere forniti mandrini a estensione fissa o telescopica.

Applicazioni tipiche

Costruita per ambienti sotterranei difficili e per il servizio municipale continuo, questa valvola è ampiamente utilizzata in:

Reti di acqua potabile

Principali linee di trasmissione e aree distrettualizzate (DMA).

Sistemi di protezione antincendio

Condutture ad anello interrate e linee di alimentazione degli idranti.

Irrigazione e trattamento delle acque

Approvvigionamento idrico industriale, reti agricole e stazioni di pompaggio.

Test e conformità

Ogni singola valvola viene sottoposta a severi controlli di qualità prima di entrare nella linea di confezionamento per garantire l'affidabilità sul campo:

Prova del guscio idrostatico

1,5 x PN (ad es. 24 bar per PN16) - Perdite strutturali pari a zero.

Prova del sedile idrostatico

1,1 x PN (ad es. 17,6 bar per PN16) - bolla di classe A-tenuta a tenuta.

Test di vacanza del rivestimento

Test della scintilla ad alta-tensione da 3.000 V - Porosità zero nello strato FBE.

Documentazione

I certificati dei materiali di tipo 3.1 (EN 10204) e i rapporti dei test di pressione vengono forniti con ogni spedizione.

Domande frequenti

D: Come funziona la valvola se interrata direttamente nel sottosuolo?

R: La valvola è dotata di un cappuccio di manovra quadrato standard che consente un facile collegamento a mandrini di estensione, chiavi a T- e pozzetti per valvole di superficie per regolazioni sotterranee senza scavo.

D: Il rivestimento FBE è conforme agli standard sull'acqua potabile?

R: Sì. Il rivestimento epossidico mediante fusione non tossico da 250-micron è certificato sicuro per applicazioni con acqua potabile e offre eccellente adesione e resistenza alla corrosione in condizioni di elevata umidità del suolo.

D: Potete fornire certificati di prova della fabbrica (MTC) e rapporti di prova di pressione per ordini all'ingrosso?

R: Sì. Forniamo certificati dei materiali EN 10204 3.1 completi, rapporti sui test idrostatici e verifica dello spessore del rivestimento per ogni spedizione.

D: Accettate l'ispezione-di terze parti (SGS, TÜV, BV) prima della spedizione?

R: Sì. Accogliamo con favore le ispezioni di terze parti-incaricate o indipendenti dai clienti-per la verifica dei materiali, i controlli delle dimensioni e i test di pressione.

D: Che tipo di imballaggio utilizzate per evitare danni durante il trasporto marittimo?

R: Le valvole sono dotate di cappucci antipolvere in plastica e imballate in robuste- casse di legno idonee alla navigazione con barriere interne contro l'umidità, completamente ottimizzate per la movimentazione con carrelli elevatori.

D: Qual è la direzione di apertura della valvola (in senso orario per aprire o in senso orario per chiudere)?

R: Possiamo fornire entrambe le direzioni in base allo standard della pipeline locale. Offriamo in senso orario per chiudere (CTC) come standard per i mercati europei e possiamo-produrre configurazioni personalizzate in senso orario per aprire (CTO) rigorosamente in base alle specifiche specifiche del tuo progetto AWWA.
